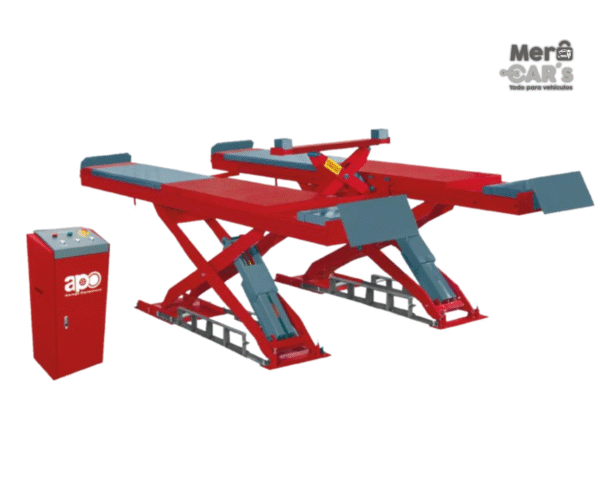

ELEVADOR DE TIJERA PARA ALINEACIÓN D40 – 4 TONELADAS
ESPECIFICACIONES TÉCNICAS:
• Capacidad de carga: 4000 kg (4 toneladas)
• Altura mínima (cerrado): 150mm
• Altura máxima de elevación: 1750mm
• Ancho total de plataformas: 2000mm
• Largo total: 5200mm
• Recorrido de deslizamiento: 450mm por plataforma
• Tiempo de elevación: 45-55 segundos
• Tiempo de descenso: 35-45 segundos
• Sistema: Electro-hidráulico sincronizado
• Peso del elevador: 1850 kg
DISEÑO PARA ALINEACIÓN:
✓ Plataformas deslizantes sincronizadas (rumble plates)
✓ Sistema de liberación individual de cada rueda
✓ Superficie antideslizante tipo diamante
✓ Rieles guía de precisión para movimiento suave
✓ Compatible con alineadoras 3D, láser y ópticas
✓ Sin interferencia con sensores de medición
SISTEMA HIDRÁULICO:
– Bomba hidráulica sumergida silenciosa
– 4 cilindros hidráulicos de doble efecto
– Válvulas de bloqueo de seguridad en cada cilindro
– Sistema de descenso controlado
– Mangueras hidráulicas industriales SAE
– Tanque de aceite: 15 litros
– Filtro de retorno de malla 25 micras
MOTOR ELÉCTRICO:
✓ Potencia: 2.2 kW (3 HP)
✓ Voltaje: 220V/380V trifásico
✓ Frecuencia: 50/60 Hz
✓ Tipo: Motor asíncrono IP54
✓ Protección térmica integrada
✓ Bajo nivel de ruido: <65 dB
SISTEMA DE SEGURIDAD:
✓ 6 posiciones de bloqueo mecánico automático
✓ Válvulas anti-explosión en cilindros
✓ Sistema anti-caída por ruptura de manguera
✓ Sensor de sobrecarga electrónico
✓ Parada de emergencia accesible
✓ Certificación CE de seguridad europea
✓ Cumplimiento norma EN 1493
PLATAFORMAS DESLIZANTES:
• Longitud de plataforma: 1200mm cada una
• Ancho de plataforma: 400mm
• Deslizamiento libre: 450mm (225mm cada lado)
• Sistema de rodamientos de bolas industriales
• Capacidad por plataforma: 1000 kg
• Material: Acero estructural antideslizante
• Pintura: Epoxi en polvo texturizada
KIT DE ALINEACIÓN INCLUIDO:
✓ 2 platos giratorios delanteros de 16″
– Rotación: 360° libre
– Capacidad: 1500 kg c/u
– Rodamientos de bolas de precisión
– Superficie antideslizante
– Indicador de ángulo de giro
✓ 2 slip plates (placas de deslizamiento) traseros
– Deslizamiento: 100mm cada dirección
– Superficie de teflón industrial
– Retorno por resorte centrado
– Capacidad: 1500 kg c/u
RAMPA DE ACCESO:
– Altura de entrada: 150mm (perfil bajo)
– Ancho útil: 1900mm
– Longitud de rampa: 800mm
– Pendiente suave: 10.6° (18.7%)
– Superficie antideslizante estriada
– Acceso para vehículos deportivos
PANEL DE CONTROL:
✓ Botonera de control con cable 5m
✓ Botón de subida iluminado
✓ Botón de bajada iluminado
✓ Paro de emergencia tipo hongo rojo
✓ Selector de velocidad (rápido/lento)
✓ Indicadores LED de estado
✓ Protección IP54
CONSTRUCCIÓN:
• Brazos de tijera en acero SAE 1020
• Pines de articulación en acero templado HRC 45
• Soldaduras certificadas con proceso MIG
• Estructura reforzada en puntos críticos
• Tratamiento anticorrosivo por inmersión
• Pintura epóxica en polvo horneada
• Acabado texturizado azul/gris industrial
INSTALACIÓN EN FOSA:
✓ Requiere excavación de fosa
✓ Profundidad de fosa: 180mm
✓ Dimensiones fosa: 5500 x 2200 x 180mm
✓ Piso de fosa: Concreto reforzado 3000 PSI
✓ Drenaje recomendado en fosa
✓ Anclaje con pernos de expansión M16
APLICACIONES:
– Alineación de dirección de alta precisión
– Inspección de suspensión y tren delantero
– Mantenimiento general de vehículos
– Cambio de amortiguadores y resortes
– Servicio de frenos y sistema de dirección
– Rotación y balanceo de llantas
VEHÍCULOS COMPATIBLES:
✓ Automóviles sedán, compactos y deportivos
✓ SUV compactas y medianas
✓ Camionetas pick-up 2WD y 4WD
✓ Vans y minivans familiares
✓ Vehículos comerciales ligeros
✓ Autos de alto rendimiento
ESPECIFICACIONES HIDRÁULICAS:
– Presión de trabajo: 160 bar
– Aceite recomendado: ISO VG 46
– Viscosidad: 46 cSt @ 40°C
– Temperatura operación: -10°C a 50°C
– Conexiones: SAE con O-ring
DIMENSIONES TÉCNICAS:
– Ancho entre plataformas (mín): 800mm
– Ancho entre plataformas (máx): 2000mm
– Altura total extendido: 1900mm
– Espacio requerido: 6m x 3m mínimo
DATOS OPERATIVOS:
– Ciclos por hora: 12-15 elevaciones
– Consumo por ciclo: 0.1 kWh
– Vida útil estimada: 15+ años
– Ciclo de trabajo: Continuo 100%
– Frecuencia de uso: Ilimitada
MANTENIMIENTO:
• Diario: Inspección visual de fugas
• Semanal: Limpieza de plataformas
• Mensual: Verificación nivel aceite
• Trimestral: Lubricación de pines
• Semestral: Cambio filtro hidráulico
• Anual: Cambio aceite hidráulico (15L)
• Bianual: Inspección completa certificada
NORMAS Y CERTIFICACIONES:
✓ Certificación CE europea
✓ Norma EN 1493 para elevadores
✓ ISO 9001:2015 fabricación
✓ Pruebas de carga al 150%
✓ Certificado de conformidad incluido
VENTAJAS DEL D40:
✓ Perfil bajo 150mm (acceso fácil)
✓ Construcción robusta europea
✓ Sistema hidráulico confiable
✓ Plataformas deslizantes suaves
✓ Compatible con todas las alineadoras
✓ Instalación profesional incluida
✓ Bajo costo de mantenimiento
SEGURIDAD OPERATIVA:
– Carga distribuida uniformemente
– Sistema de nivelación automática
– Sensores de fin de carrera
– Protección contra sobrecarga
– Bloqueo mecánico redundante
– Manual de seguridad incluido
INCLUYE EN LA COMPRA:
– Elevador de tijera D40 completo
– 2 platos giratorios delanteros 16″
– 2 slip plates traseros profesionales
– 4 rampas de nivelación
– Panel de control con botonera
– Kit de instalación con pernos
– Aceite hidráulico ISO VG 46 (15L)
– Manual técnico en español
– Certificado de carga y pruebas
– Planos de instalación
– Instalación profesional por técnicos
– Capacitación de operación y seguridad
– Garantía: 24 meses
– Soporte técnico telefónico
INSTALACIÓN PROFESIONAL:
✓ Marcado y excavación de fosa
✓ Preparación de base de concreto
✓ Montaje y ensamble de componentes
✓ Instalación eléctrica certificada
✓ Llenado y purga de sistema hidráulico
✓ Pruebas de carga y funcionamiento
✓ Nivelación con láser de precisión
✓ Entrega con operación demostrada
DATOS ECONÓMICOS:
– Precio de alineación con elevador: +$40,000 COP
– Aumento en servicios: 30% más rápido
– Ergonomía y seguridad del técnico
– Recuperación inversión: 15-20 meses
– Valor diferencial del taller
COMPARATIVA:
vs Rampa fija:
✓ Mayor versatilidad de uso
✓ Mejor ergonomía de trabajo
✓ Acceso a partes inferiores
vs Elevador 2 columnas:
✓ Específico para alineación
✓ Plataformas deslizantes
✓ Mejor estabilidad
KIT DE REPUESTOS RECOMENDADO:
– Filtro hidráulico (2 unidades)
– Kit de sellos de cilindro
– Mangueras hidráulicas (juego)
– Pines de articulación (set)
– Fusibles y relés eléctricos
Elevador diseñado específicamente para talleres de alineación profesional. Construcción europea que cumple con los más altos estándares de calidad y seguridad. Inversión esencial para ofrecer servicio de alineación de primer nivel.
