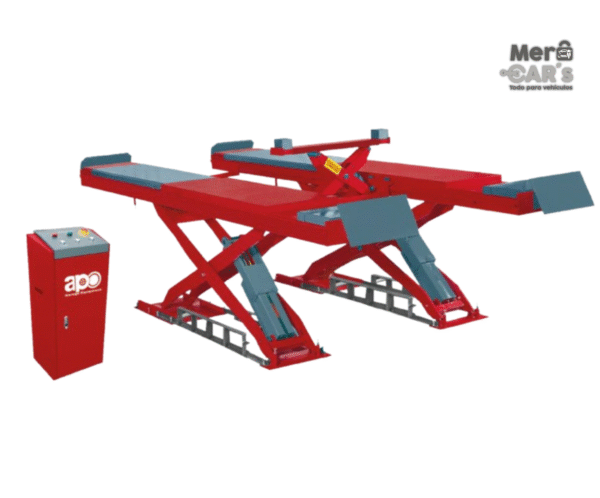

ELEVADOR DE TIJERA PARA ALINEACIÓN APO C55 – 5.5 TONELADAS
ESPECIFICACIONES TÉCNICAS:
• Capacidad de carga: 5500 kg (5.5 ton)
• Altura mínima: 140mm (perfil bajo)
• Altura máxima de elevación: 1850mm
• Ancho total plataformas: 2100mm
• Largo total: 5400mm
• Tiempo de elevación: 50-60 segundos
• Sistema: Hidráulico con bomba eléctrica
• Potencia motor: 3 HP (2.2 kW)
• Voltaje: 220V/380V trifásico
• Peso del elevador: 2200 kg
DISEÑO PARA ALINEACIÓN:
✓ Plataformas deslizantes sincronizadas (rumble plates)
✓ Sistema de desbloqueo individual de ruedas
✓ Superficie antideslizante en plataformas
✓ Rieles guía para movimiento suave de ruedas
✓ Compatible con alineadoras 3D y láser
✓ Sensores de posición en cada plataforma
SISTEMA HIDRÁULICO PROFESIONAL:
– Bomba hidráulica italiana de alta calidad
– Cilindros hidráulicos sincronizados (4 unidades)
– Sistema de seguridad con válvula de bloqueo múltiple
– Descenso controlado por válvula de precisión
– Mangueras hidráulicas reforzadas
– Tanque de aceite de 20 litros
– Filtro de aceite de alta eficiencia
CARACTERÍSTICAS DE SEGURIDAD:
✓ Sistema de bloqueo mecánico automático (8 posiciones)
✓ Válvulas de seguridad contra caída
✓ Sensores de sobrecarga
✓ Barras anti-caída en ambos lados
✓ Sistema de parada de emergencia
✓ Certificación CE europea
✓ Protección contra descenso accidental
PLATAFORMAS DESLIZANTES:
• Longitud de deslizamiento: 400mm cada una
• Sistema de rodamientos industriales
• Platos giratorios de 360° incluidos (delanteros)
• Topes traseros ajustables incluidos
• Superficie con tratamiento antideslizante
• Capacidad individual: 1500 kg por plataforma
RAMPA DE ACCESO:
– Altura de entrada: 140mm (ultra baja)
– Ancho de rampa: 2000mm
– Superficie antideslizante estriada
– Acceso fácil para vehículos bajos
– Compatible con autos deportivos
PANEL DE CONTROL:
✓ Botonera colgante con cable de 5m
✓ Botón de subida
✓ Botón de bajada
✓ Paro de emergencia tipo hongo
✓ Indicador LED de operación
✓ Protección IP54 contra polvo y agua
APLICACIONES:
– Servicio de alineación de dirección
– Mantenimiento general de vehículos
– Inspección de chasis y suspensión
– Cambio de amortiguadores
– Trabajo en frenos y suspensión
– Rotación y cambio de llantas
TIPOS DE VEHÍCULOS:
✓ Automóviles sedán y compactos
✓ SUV medianas y grandes
✓ Camionetas pick-up hasta 1 tonelada
✓ Vans y microbuses
✓ Vehículos comerciales ligeros
✓ Autos deportivos de perfil bajo
CONSTRUCCIÓN ROBUSTA:
• Estructura en acero estructural de alta resistencia
• Brazos de tijera reforzados calibre industrial
• Pines de articulación de acero templado
• Soldaduras certificadas con proceso MIG
• Pintura epóxica en polvo horneada
• Tratamiento anticorrosivo multicapa
INSTALACIÓN:
✓ Requiere fosa de instalación
✓ Profundidad de fosa: 200mm
✓ Anclaje con pernos químicos incluidos
✓ Nivelación con láser incluida
✓ Instalación profesional por técnicos
✓ Pruebas de carga certificadas
KIT DE ALINEACIÓN INCLUIDO:
• 2 platos giratorios delanteros profesionales
• 2 topes/slip plates traseros
• 4 rampas de nivelación
• Nivel de precisión láser
• Manual de instalación y operación
• Diagrama hidráulico completo
• Certificado de carga
• Garantía: 24 meses
ESPECIFICACIONES HIDRÁULICAS:
– Presión de trabajo: 180 bar
– Tipo de aceite: ISO VG 46
– Capacidad tanque: 20 litros
– Cilindros: Doble efecto 80mm diámetro
– Válvulas: Parker o equivalente
MANTENIMIENTO:
• Mensual: Verificación de nivel de aceite
• Trimestral: Lubricación de articulaciones
• Semestral: Inspección de mangueras
• Anual: Cambio de aceite hidráulico
• Bianual: Inspección completa de seguridad
VENTAJAS OPERATIVAS:
✓ Acceso fácil para trabajo de alineación
✓ Elevación suave sin vibraciones
✓ Plataformas independientes para ajustes
✓ Altura de trabajo ergonómica
✓ Compatible con todas las alineadoras
✓ Construcción duradera 15+ años
DATOS TÉCNICOS:
– Ciclos por hora: 15-20 elevaciones
– Consumo energético: 2.2 kWh
– Nivel de ruido: <68 dB
– Ciclo de trabajo: 100% continuo
– Temperatura operación: -10°C a 45°C
NORMAS Y CERTIFICACIONES:
✓ ISO 9001:2015
✓ CE – Conformidad Europea
✓ Norma EN 1493 para elevadores
✓ Certificación de carga por lote
✓ Pruebas de fatiga superadas
INCLUYE EN LA COMPRA:
– Elevador APO C55 completo
– Kit de instalación con pernos
– Aceite hidráulico 20 litros
– Kit de platos y topes
– Herramientas de mantenimiento
– Manual técnico detallado
– Instalación profesional
– Capacitación de operación
– Certificado de garantía extendida
– Soporte técnico telefónico
INVERSIÓN Y ROI:
– Precio de servicio con elevador: +$50,000 COP
– Velocidad de servicio: 2x más rápido
– Seguridad y confort del operario
– Recuperación: 12-18 meses
– Valor agregado al taller
Esencial para talleres que ofrecen servicio de alineación profesional. Construcción europea de calidad industrial que garantiza años de operación confiable y segura.
