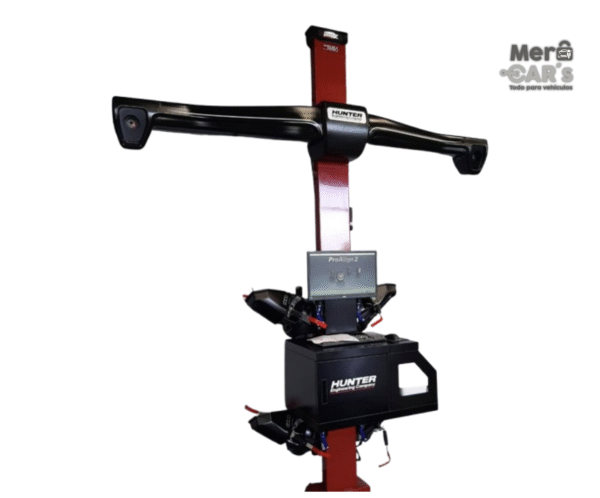

ALINEADORA HUNTER PROALIGN PA220HQ – TECNOLOGÍA DE CÁMARAS HD
ESPECIFICACIONES TÉCNICAS AVANZADAS:
• Tipo: Sistema de alineación 3D con cámaras HD
• Número de cámaras: 2 cámaras de alta velocidad
• Sensores: 8 sensores CCD de alta resolución
• Precisión: ±0.01° (centésima de grado)
• Repetibilidad: ±0.02°
• Tiempo de medición: <2 segundos
• Rango de medición: 360° completo
• Actualización de datos: 30 fps
• Temperatura operación: 5°C a 45°C
CONSOLA DE TRABAJO PROFESIONAL:
✓ Pantalla táctil de 24″ Full HD 1080p
✓ Procesador Intel Core i5 de última generación
✓ Disco duro SSD de 256GB
✓ Memoria RAM 8GB DDR4
✓ Sistema operativo Windows 10 Pro
✓ Conectividad: WiFi, Bluetooth, Ethernet, USB
✓ Impresora térmica de alta velocidad incluida
✓ Teclado y mouse inalámbricos
BASE DE DATOS HUNTER:
– 50,000+ especificaciones de vehículos
– Actualización anual gratuita por 5 años
– Incluye modelos 1980-2025
– Vehículos asiáticos, europeos, americanos
– Especificaciones OEM originales
– Tolerancias de fábrica exactas
– Procedimientos de ajuste específicos
CÁMARAS HD DE ALTA VELOCIDAD:
✓ Resolución: 2 megapíxeles por cámara
✓ Velocidad de captura: 60 fps
✓ Rango de detección: 8 metros
✓ Iluminación LED infrarroja integrada
✓ Compensación automática de luz ambiente
✓ Sin calibración diaria requerida
✓ Autocalibración cada inicio
CABEZALES DE MEDICIÓN (4 UNIDADES):
• Tecnología de targets reflectivos 3D
• Sin cables ni baterías (pasivos)
• Montaje rápido con pinza universal
• Compensación de desviación de rueda (runout)
• Protección contra golpes IP65
• Lifetime: Garantía de por vida en targets
• Peso: 1.2 kg cada uno ultraligeros
PROCEDIMIENTOS DE ALINEACIÓN:
1. Inspección visual guiada paso a paso
2. Medición automática de suspensión
3. Compensación de desviación de ruedas
4. Análisis completo de geometría
5. Procedimiento de ajuste interactivo
6. Verificación final automática
7. Impresión de reporte antes/después
MEDICIONES DISPONIBLES:
✓ Camber (inclinación de rueda)
✓ Caster (ángulo de avance)
✓ Toe (convergencia/divergencia)
✓ SAI (ángulo de inclinación de pivote)
✓ Ángulo de empuje (thrust angle)
✓ Set-back (retroceso de eje)
✓ Wheelbase (distancia entre ejes)
✓ Distancia entre ruedas (track width)
CARACTERÍSTICAS HUNTER EXCLUSIVAS:
– WinAlign® Software profesional en español
– Quick Check® (inspección rápida 60 segundos)
– QuickGrip® (adaptadores de montaje rápido)
– SmartWeight® (recomendación de contrapesos)
– Live Adjustment® (ajuste en tiempo real)
– EZ-TOE® (ajuste de toe simplificado)
FUNCIONES AVANZADAS:
✓ Diagnóstico de suspensión y dirección
✓ Detección automática de daños en chasis
✓ Comparación lado izquierdo vs derecho
✓ Análisis de desgaste de llantas
✓ Recomendaciones de reparación
✓ Registro histórico por VIN
✓ Exportación de datos a USB
CONECTIVIDAD INTELIGENTE:
– Bluetooth para diagnóstico OBD
– WiFi para actualizaciones remotas
– Conexión a internet para datos en la nube
– Integración con sistemas de gestión de taller
– Email automático de reportes a clientes
– App móvil Hunter para técnicos
GABINETE Y ESTRUCTURA:
• Gabinete móvil en acero reforzado
• Pintura epóxica industrial
• 4 ruedas industriales con frenos
• Compartimento para herramientas
• Bandeja para laptop adicional
• Cable management integrado
• Dimensiones: 800 x 600 x 1600 mm
SISTEMA DE ILUMINACIÓN:
✓ Torre de iluminación LED de 2 cabezas
✓ Ajuste de altura telescópico 2-3 metros
✓ Brazos ajustables independientes
✓ Iluminación difusa 5000 lumens
✓ Bajo consumo energético LED
✓ Vida útil: 50,000 horas
APLICACIONES PROFESIONALES:
– Alineación de dirección de precisión
– Diagnóstico de suspensión y chasis
– Vehículos de pasajeros y SUV
– Vans y camionetas ligeras
– Vehículos modificados y lowered
– Preparación de vehículos de competición
COMPATIBILIDAD:
✓ Todos los tipos de elevadores
✓ Elevadores de 2 columnas
✓ Elevadores de 4 columnas
✓ Elevadores de tijera con platos
✓ Rampas de alineación
✓ Fosas de trabajo
PROCEDIMIENTO RÁPIDO:
1. Instalar cabezales en ruedas (1 min)
2. Ingresar datos del vehículo (30 seg)
3. Compensar desviación de ruedas (1 min)
4. Realizar medición completa (30 seg)
5. Ajustar según guía en pantalla (10-15 min)
6. Verificar e imprimir reporte (1 min)
TIEMPO TOTAL: 15-20 minutos
VENTAJAS COMPETITIVAS:
✓ Tecnología sin contacto (no se desgasta)
✓ Precisión superior a sistemas láser
✓ Velocidad de medición instantánea
✓ Sin recalibración diaria necesaria
✓ Actualizaciones remotas de software
✓ Soporte técnico Hunter mundial
CAPACITACIÓN HUNTER:
• Curso presencial de 2 días
• Certificación de técnico Hunter
• Material didáctico completo
• Acceso a portal de capacitación online
• Videos tutoriales ilimitados
• Webinars mensuales gratuitos
GARANTÍA Y SOPORTE:
– 3 años de garantía en electrónica
– Garantía de por vida en targets
– 2 años de garantía en cámaras
– Soporte técnico 24/7 por teléfono
– Chat en vivo con técnicos Hunter
– Red de servicio técnico nacional
– Repuestos originales disponibles
INCLUYE PAQUETE COMPLETO:
• Alineadora ProAlign PA220HQ completa
• 2 cámaras HD de alta velocidad
• 4 cabezales de medición con garantía vitalicia
• Consola con computadora y pantalla táctil 24″
• Software WinAlign® con licencia perpetua
• Torre de iluminación LED profesional
• Impresora térmica de tickets
• Sistema de freno de pedal
• Volante de centraje Hunter
• Kit de herramientas de alineación
• Juego de cuñas y shims
• Manual técnico en español
• 5 años de actualizaciones de base de datos
• Capacitación certificada Hunter (2 días)
• Instalación profesional incluida
• Garantía extendida de 3 años
ESPECIFICACIONES ELÉCTRICAS:
– Voltaje: 110V/220V automático
– Frecuencia: 50/60 Hz
– Consumo: 500W máximo
– UPS recomendado para protección
– Conexión a tierra obligatoria
REQUISITOS DE INSTALACIÓN:
✓ Elevador o rampa de alineación
✓ Espacio mínimo: 6m x 4m
✓ Iluminación ambiente adecuada
✓ Toma eléctrica dedicada
✓ Piso nivelado y firme
✓ Conexión a internet recomendada
ROI Y BENEFICIOS:
– Precio de servicio: $80,000-150,000 COP
– Tiempo por servicio: 20-25 minutos
– Servicios por día: 15-20 alineaciones
– Inversión recuperable: 18-24 meses
– Diferenciación con tecnología Hunter
– Aumento de satisfacción del cliente
COMPARATIVA TECNOLÓGICA:
vs Láser tradicional:
✓ 3x más rápido en medición
✓ Sin desgaste de componentes
✓ Mayor precisión
✓ Más fácil de usar
vs Sistemas económicos:
✓ Base de datos superior
✓ Soporte técnico mundial
✓ Actualizaciones constantes
✓ Marca reconocida globalmente
ACTUALIZACIONES INCLUIDAS:
– Software WinAlign® actualizaciones perpetuas
– Base de datos vehículos 5 años incluidos
– Nuevas funcionalidades sin costo
– Mejoras de interface de usuario
– Optimizaciones de rendimiento
Hunter Engineering Company es el líder mundial en equipos de alineación con más de 75 años de experiencia. La serie ProAlign representa la mejor relación tecnología-precio del mercado. Ideal para talleres que buscan tecnología de punta con respaldo mundial. Inversión que eleva el nivel del taller inmediatamente.
