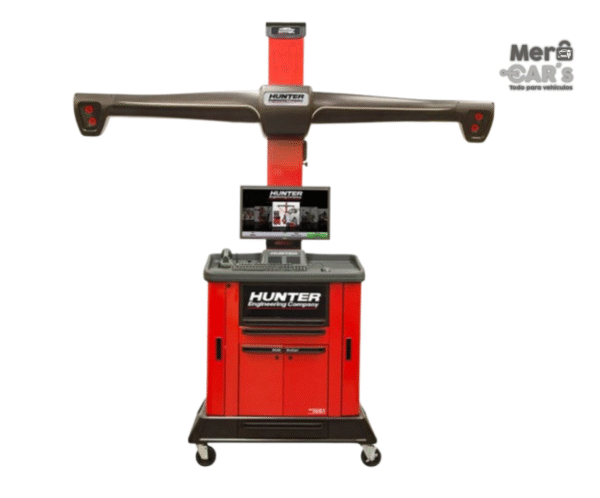

ALINEADORA HAWKEYE ELITE HD – TECNOLOGÍA 3D IMAGING
ESPECIFICACIONES TÉCNICAS:
• Sistema: 3D imaging de 4 cámaras
• Cámaras: 4 x HD 1080p
• Procesador: Intel i5 última generación
• Pantalla: Táctil 24″ Full HD
• Precisión: ±0.01° (cámber/caster), ±0.02° (toe)
• Tiempo medición: 20 segundos
• Base de datos: 20,000+ vehículos
• Software: HD Imaging última versión
• Actualizaciones: OTA (Over The Air)
• Garantía: 36 meses
SISTEMA DE 4 CÁMARAS HD:
✓ Resolución 1920×1080 por cámara
✓ Frame rate: 60 FPS
✓ Lentes gran angular 120°
✓ Iluminación LED integrada
✓ Auto-ajuste de exposición
✓ Captura simultánea 4 ruedas
✓ Compensación ambiental automática
TECNOLOGÍA 3D IMAGING:
– Medición sin contacto
– Targets reflectivos de precisión
– Algoritmos de visión computacional
– Calibración permanente en fábrica
– Sin desgaste mecánico
– Inmune a vibraciones
– Mediciones repetibles
PRECISIÓN CERTIFICADA:
✓ Cámber: ±0.01° (±1 minuto de arco)
✓ Caster: ±0.01° (±1 minuto de arco)
✓ Toe: ±0.02° (±1.2 minutos)
✓ SAI/Inclinación eje: ±0.03°
✓ Ángulo empuje: ±0.02°
✓ Setback: ±0.02°
✓ Wheelbase: ±2mm
PROCEDIMIENTO RÁPIDO:
1. Rodar vehículo sobre rampa niveladora
2. Colocar 4 targets reflectivos en ruedas
3. Ingresar datos vehículo (VIN scan)
4. Sistema mide en 20 segundos
5. Pantalla muestra resultados antes/después
6. Ajuste asistido paso a paso
7. Verificación final automática
8. Imprimir reporte
BASE DE DATOS COMPLETA:
– 20,000+ vehículos programados
– Especificaciones OEM exactas
– Actualizaciones mensuales OTA
– Vehículos 1980-2025
– Búsqueda por VIN automática
– Escaneo código de barras VIN
– Especificaciones multi-country
PANTALLA TÁCTIL 24″ HD:
✓ Resolución 1920×1080
✓ Interfaz intuitiva a color
✓ Gráficos animados 3D del vehículo
✓ Vista superior, lateral, trasera
✓ Zoom en áreas de ajuste
✓ Indicadores verde/amarillo/rojo
✓ Tutorial de ajuste paso a paso
SOFTWARE AVANZADO:
– Sistema operativo Linux industrial
– Interfaz en múltiples idiomas
– Historial por vehículo/cliente
– Comparativa antes/después
– Sugerencias de ajuste inteligentes
– Diagnóstico de problemas
– Reportes personalizables
RUNOUT COMPENSATION:
✓ Compensación automática de runout
✓ Elimina errores por ruedas deformadas
✓ Rolling compensation en 2 pasos
✓ Mayor precisión en medición
✓ Procedimiento guiado
✓ Corrección matemática automática
AJUSTE ASISTIDO:
– Instrucciones visuales paso a paso
– Animaciones 3D de procedimientos
– Indicación de ubicación ajustadores
– Feedback en tiempo real
– Flechas direccionales de ajuste
– Valores numéricos en vivo
– Alarmas cuando entra en spec
VEHÍCULOS COMPATIBLES:
✓ Automóviles compactos a full-size
✓ SUV y camionetas hasta 1 ton
✓ Vehículos deportivos y de alto rendimiento
✓ Vans comerciales
✓ Vehículos clásicos y modificados
✓ Híbridos y eléctricos
✓ Vehículos con ADAS
CAPACIDAD ADAS-READY:
– Precisión requerida para calibración ADAS
✓ Alineación previa a calibración cámaras
✓ Coordinación con sistemas ADAS
✓ Reportes con niveles ADAS
✓ Preparado para regulaciones futuras
CARRITO MÓVIL:
– Console montado en carrito robusto
– 4 ruedas industriales con freno
– Altura ajustable ergonómica
– Almacenamiento para targets
– Portaherramientas lateral
– Cable management integrado
– Movilidad total en taller
RAMPA NIVELADORA:
✓ Plataformas de nivelación hidráulicas
✓ Compensación de pisos irregulares
✓ Indicadores de nivel digital
✓ Bloqueos de seguridad
✓ Capacidad: 3500 kg
✓ Superficie antideslizante
TARGETS REFLECTIVOS:
– 4 targets de precisión
– Montaje rápido universal
– Adaptadores 12″-24″
– Material reflectivo HD
– Resistentes a impactos
– Calibración permanente
– Reconocimiento automático
MEDICIONES INCLUIDAS:
✓ Cámber delantero/trasero
✓ Caster delantero
✓ Toe individual y total
✓ SAI (King Pin Inclination)
✓ Ángulo de empuje (thrust angle)
✓ Setback delantero/trasero
✓ Wheelbase izquierdo/derecho
✓ Track width (ancho de pista)
DIAGNÓSTICO INTELIGENTE:
– Detección automática de problemas
– Sugerencias de causas probables
– Recomendaciones de reparación
– Alertas de daños por accidente
– Identificación componentes doblados
– Análisis de desgaste de neumáticos
REPORTES PROFESIONALES:
✓ Impresión en color
✓ Gráficos antes/después
✓ Especificaciones OEM
✓ Ajustes realizados
✓ Recomendaciones
✓ Firma digital del técnico
✓ Logo del taller personalizable
ACTUALIZACIONES OTA:
– Base de datos vehículos
– Software del sistema
– Procedimientos de ajuste
– Mejoras de interfaz
– Sin visita de técnico
– Automáticas por internet
– Incluidas primer año
CONECTIVIDAD:
✓ WiFi integrado
✓ Ethernet gigabit
✓ USB 3.0 x 4 puertos
✓ Bluetooth para impresora
✓ Conexión a software taller
✓ Backup automático en nube
✓ Acceso remoto soporte
CAPACITACIÓN INCLUIDA:
– 2 días presencial en taller
– Operación del sistema
– Procedimientos de alineación
– Interpretación de resultados
– Diagnóstico de problemas
– Mantenimiento básico
– Certificados de capacitación
MANTENIMIENTO:
• Diario: Limpieza de lentes cámaras
• Semanal: Verificación de targets
• Mensual: Limpieza profunda
• Trimestral: Verificación precisión
• Semestral: Actualización software
• Anual: Calibración certificada
VENTAJAS COMPETITIVAS:
✓ Medición ultra rápida 20 seg
✓ Precisión certificada OEM
✓ Sin piezas móviles que calibrar
✓ Actualizaciones gratuitas 1er año
✓ Soporte técnico en español
✓ Marca reconocida mundialmente
✓ Reventa superior
CERTIFICACIONES:
✓ ISO 17025 (Metrología)
✓ CE (Conformidad Europea)
✓ FCC (Interferencia)
✓ RoHS (Medio ambiente)
DATOS TÉCNICOS:
– Voltaje: 110V/220V auto-sensing
– Potencia: 300W
– Procesador: Intel i5 quad-core
– RAM: 8GB DDR4
– Almacenamiento: SSD 256GB
– Dimensiones console: 600x500x1200mm
– Peso console: 45 kg
INCLUYE PAQUETE COMPLETO:
– Alineadora Hawkeye Elite HD
– 4 cámaras HD con mounts
– Console con pantalla táctil 24″
– Carrito móvil profesional
– 4 targets reflectivos HD
– Adaptadores universales ruedas
– Rampa niveladora hidráulica
– PC industrial con software
– Impresora térmica color
– Escáner código barras VIN
– Router WiFi industrial
– Kit de herramientas
– Manual técnico completo
– Licencia software vitalicia
– Base datos 20,000+ vehículos
– Actualizaciones 1er año gratis
– Videos de capacitación
– Instalación profesional
– Capacitación presencial 2 días
– Certificación de operadores
– Garantía extendida: 36 meses
– Soporte técnico de por vida
REQUISITOS INSTALACIÓN:
– Área: 4m x 6m mínimo
– Piso nivelado (<3mm/metro)
– Iluminación: 500 lux mínima
– Toma eléctrica dedicada
– Conexión internet (actualizaciones)
INVERSIÓN Y ROI:
– Precio alineación: $50,000-80,000 COP
– Alineaciones/día: 8-15
– Ingreso diario: $400,000-1,200,000
– Clientes fieles por precisión
– Diferenciación competitiva
– Recuperación: 18-30 meses
– Atracción clientes premium
COMPARATIVA:
vs Alineadoras láser:
✓ 4x más rápido
✓ No requiere calibración frecuente
✓ Más preciso
✓ Base datos incluida
vs Competencia similar:
✓ Mejor precisión
✓ Actualizaciones incluidas
✓ Garantía superior
✓ Mejor soporte técnico
ESTADÍSTICAS:
– 90% vehículos fuera de spec
– Alineación mejora vida neumático 40%
– Reduce consumo combustible 3-5%
– Mejora manejo y seguridad
– Servicio recomendado c/15,000 km
Inversión estratégica para talleres que buscan precisión profesional y eficiencia. Tecnología de última generación que impresiona a clientes y técnicos.
